Rozmýšľali ste niekedy nad tým, ako funguje elektronika? Počuli ste o fyzikálnych veličinách ako odpor, prúd a napätie? Viete, ktoré elektrotechnické súčiastky zaraďujeme medzi základné?
Ak ste na poslednú otázku odpovedali rezistor, cievka a kondenzátor, nemýlite sa. No existuje ešte štvrtá elementárna súčiastka s názvom memristor. Výraz memristor pozostáva z dvoch anglických slov: memory a resistor. Memristor je súčiastka, ktorej odpor dokážeme zmeniť v závislosti od veľkosti prúdu alebo napätia, ktoré naň pôsobí, na rozdiel od klasického rezistora, ktorý má pevne danú hodnotu odporu. Je jedinečný v porovnaní s inými súčiastkami, pretože memristor si pamätá, na aký odporový stav bol nastavený aj po odpojení zo zdroja napätia. Vďaka tejto vlastnosti je nevolatilný, čo znamená, že nepotrebuje energiu na zachovanie informácií.
Ako funguje memristor?
Memristor si môžeme predstaviť ako dvojkrídlovú bránu, ktorá mení priechodnosť podľa toho, koľko ľudí cez ňu prešlo. Množstvo ľudí reprezentuje veľkosť prúdu. Ak bránou prúdi dav jedným smerom, začne sa postupne otvárať a klesá odpor. Čím väčšie množstvo ľudí prechádza, tým viac sa brána otvorí. Ak prúd davu otočíme, brána sa začne zatvárať a odpor stúpa. Keď pohyb zastavíme, brána zostane presne v tejto polohe. Podobne, ak zmeníme smer prúdu v memristore – odpor začne narastať, a keď vypneme napájanie – memristor zostane v danom odporovom stave.
Zmena odporového stavu memristora je dôsledkom zmien jeho vnútornej štruktúry. Základná štruktúra memristora pozostáva z dvoch elektród a tenkej dielektrickej vrstvy medzi nimi. Keď aplikujeme napätie, cez dielektrikum sa začnú pohybovať ióny alebo defekty (kyslíkové vakancie). Týmto spôsobom sa vytvára alebo zaniká vodivá cesta medzi elektródami, čo vedie k zmene odporu, a teda aj zmene vodivosti. Takáto zmena je možná vďaka malým rozmerom vrstiev memristorov, dielektrická vrstva memristorov je totiž hrubá iba niekoľko nanometrov.
Filamentárne a analógové

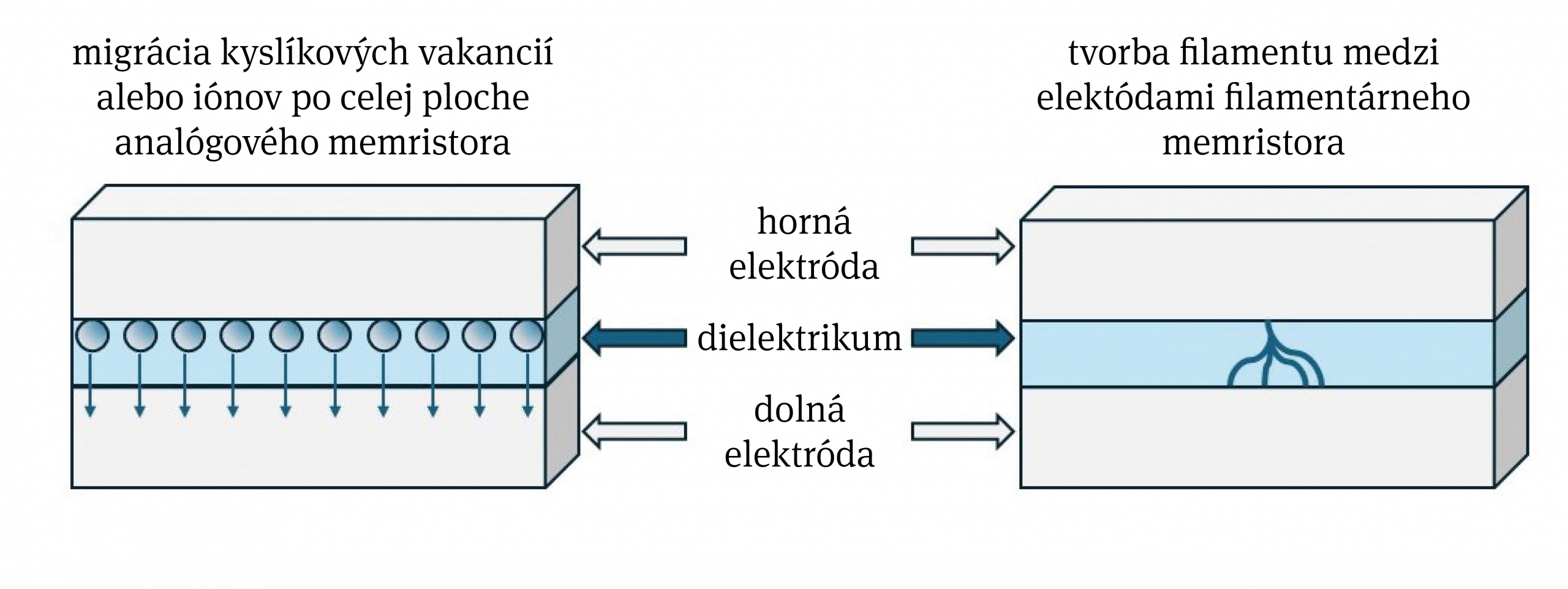

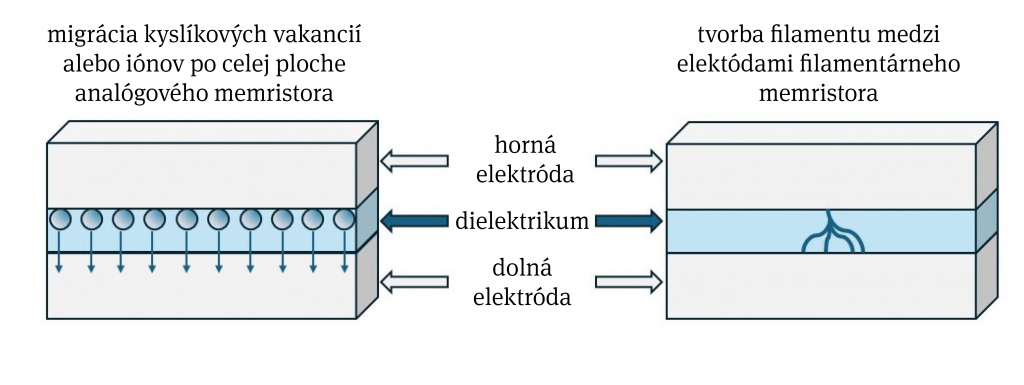

Existujú dva základné mechanizmy, ktorými sa mení odpor memristora. Buď plynulo migrujú ióny alebo defekty od jednej elektródy k druhej cez celú plochu memristora, vtedy ide o analógové memristory, alebo medzi elektródami vznikajú filamenty, ktoré si môžeme predstaviť ako vetvy vodivých ciest, a vtedy hovoríme o filamentárnych memristoroch. Spôsob migrácie iónov a defektov ovplyvní aj správanie samotného memristora.
V analógových memristoroch prebieha zmena odporu kontinuálne. Vo filamentárnych memristoroch prebehne zmena odporu náhle po dosiahnutí nejakého prahového napätia. Vďaka rozdielnym vlastnostiam budú mať analógové a filamentárne memristory rozdielne využitie.
Mnohoraké využitie
Memristory nachádzajú uplatnenie najmä v oblastiach, kde je potrebné spájať pamäť a spracovanie informácií do jedného prvku. V tradičných zariadeniach sú tieto jednotky oddelené, čo zvyšuje energetickú spotrebu a obmedzuje rýchlosť prenosu dát. Architektúry s memristormi tieto funkcie kombinujú, čím zvyšujú účinnosť systému a umožňujú rozsiahle paralelné spracovanie dát. Vďaka nanometrovým rozmerom memristorov sú tieto architektúry zároveň vhodné pre vysoko integrované mikroelektronické riešenia.
Filamentárne memristory nachádzajú uplatnenie najmä v pamäťových technológiách novej generácie (ReRAM), kde ponúkajú vysokú hustotu záznamov a rýchle prepínanie stavov. Vďaka ich binárnemu správaniu sú vhodné aj na realizáciu logických operácií, napríklad v rýchlych pamätiach pre počítače a mobily alebo v inteligentných senzoroch, ktoré šetria energiu.
Analógové memristory sú zaujímavé pre neuromorfné výpočty, pretože sa môžu správať ako synapsie v mozgu. Ich plynulá zmena vodivosti umožňuje napodobňovať učenie a adaptáciu. Môžu sa používať v systémoch, kde sa pracuje s hladkými alebo postupnými hodnotami, napríklad pri rozpoznávaní obrazu, predpovedaní dát alebo riadení robotov.
Aktuálny výskum
Memristory zatiaľ nepredstavujú hotovú technológiu. Ide o úplne nový spôsob ukladania a spracovania informácie, ktorý naďalej prechádza intenzívnym výskumom. Ich vlastnosti otvárajú dvere k novým architektúram elektronických systémov. Aj keď existujú technologické výzvy, ako je spoľahlivosť, variabilita či dlhodobá stabilita, memristory ponúkajú príležitosť na vývoj energeticky efektívnych pamätí, neuromorfných systémov a inteligentných senzorov. Práve preto sú považované za perspektívnu súčiastku budúcnosti.
Autorka článku a schémy: Ing. Natalia Kamila Calvo
Elektrotechnický ústav SAV, v. v. i., v Bratislave
Článok vznikol v spolupráci s platformou Mladí vedci SAV.
